Phần mềm lập trình máy CNC là hệ thống các chương trình máy tính (bao gồm CAD và CAM) được sử dụng để thiết kế mô hình vật lý và chuyển đổi các thông số kỹ thuật đó thành mã lệnh G-code. Mã lệnh này sau đó được nạp vào bộ điều khiển của máy CNC để điều hành các trục di chuyển, tốc độ cắt và đường chạy dao, giúp máy thực hiện việc cắt, khắc hoặc phay vật liệu một cách tự động và chính xác.

Phần mềm lập trình máy CNC là gì?

Phần mềm lập trình CNC là một hệ sinh thái kỹ thuật số cho phép người vận hành điều khiển các chuyển động cơ học của máy công cụ thông qua các lệnh số hóa. Thay vì thao tác thủ công, mọi quy trình từ việc xác định tọa độ đến thiết lập tốc độ quay của trục chính đều được số hóa hoàn toàn. Điều này giúp loại bỏ sai sót do con người và tăng khả năng lặp lại chính xác trong sản xuất hàng loạt.

Sự phát triển của phần mềm lập trình đã biến các dòng máy CNC mini hoặc máy CNC router khổ lớn thành những công cụ đa năng. Người dùng có thể thực hiện những mẫu khắc phức tạp trên gỗ, nhựa hoặc kim loại chỉ với một vài thao tác thiết lập trên màn hình máy tính.

Khái niệm và nguyên lý hoạt động cơ bản

Nguyên lý hoạt động của phần mềm CNC dựa trên việc dịch giải các dữ liệu hình học thành các tọa độ X, Y, Z. Khi người dùng hoàn thiện bản vẽ kỹ thuật, phần mềm sẽ tính toán các thuật toán toán học để xác định quỹ đạo di chuyển của đầu dao. Quá trình này đảm bảo dao cụ luôn đi đúng lộ trình để tạo ra biên dạng sản phẩm như mong muốn.

Dữ liệu từ phần mềm được xuất dưới dạng các dòng mã G-code (General Code) và M-code (Miscellaneous Code). G-code chịu trách nhiệm điều khiển vị trí và hình dáng cắt, trong khi M-code điều khiển các chức năng phụ trợ như tắt/mở nước làm mát hoặc thay dao tự động.

Vai trò của phần mềm trong quy trình gia công cơ khí

Phần mềm đóng vai trò trung tâm trong việc nâng cao hiệu suất và giảm thiểu chi phí vật liệu. Nhờ tính năng sắp xếp chi tiết (nesting), phần mềm có thể tối ưu hóa cách đặt các mẫu cắt trên phôi, từ đó tận dụng tối đa diện tích vật liệu, đặc biệt quan trọng trong ngành sản xuất nội thất và quảng cáo.

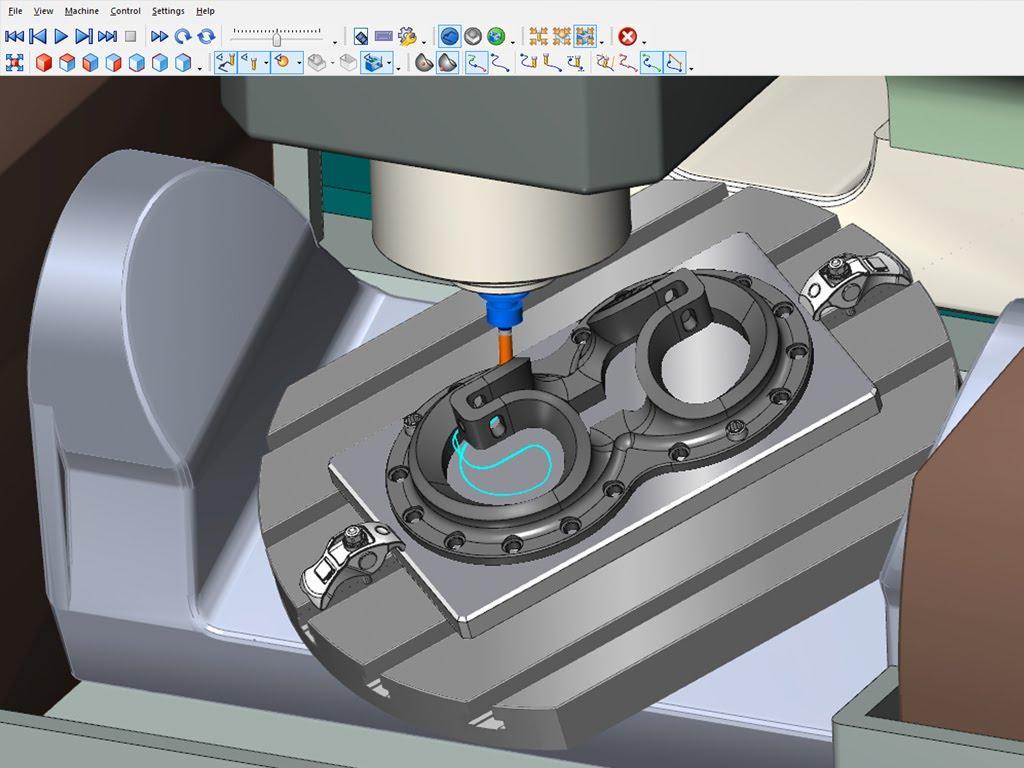

Ngoài ra, phần mềm còn cung cấp khả năng mô phỏng 3D giúp người vận hành phát hiện sớm các va chạm tiềm ẩn giữa dao và đồ gá. Việc kiểm soát rủi ro từ giai đoạn phần mềm giúp bảo vệ linh kiện máy CNC khỏi các hư hỏng nghiêm trọng, kéo dài tuổi thọ thiết bị.

Phân loại các nhóm phần mềm lập trình CNC phổ biến

Hiện nay, phần mềm lập trình CNC được chia thành ba nhóm chính phục vụ các giai đoạn khác nhau của quá trình sản xuất. Tùy thuộc vào quy mô xưởng và độ phức tạp của sản phẩm mà doanh nghiệp lựa chọn giải pháp phù hợp.

Đừng bỏ lỡ: Tổng hợp các loại máy cắt kim loại công nghệ cao bán chạy nhất hiện nay

Dưới đây là bảng so sánh các nhóm phần mềm phổ biến giúp người dùng dễ dàng phân biệt:

Phần mềm thiết kế CAD (Computer-Aided Design)

Phần mềm CAD tập trung vào việc tạo ra các bản vẽ kỹ thuật chi tiết. Với các xưởng quảng cáo, AutoCAD là công cụ phổ biến nhất để xử lý bản vẽ 2D. Đối với cơ khí chính xác, các phần mềm như SolidWorks cho phép dựng mô hình 3D phức tạp, kiểm tra khối lượng và các thông số vật lý của chi tiết trước khi sản xuất.

Dữ liệu từ CAD thường được xuất ra các định dạng chuẩn như .DXF, .DWG hoặc .STL để các phần mềm CAM có thể đọc và xử lý tiếp.

Phần mềm gia công CAM (Computer-Aided Manufacturing)

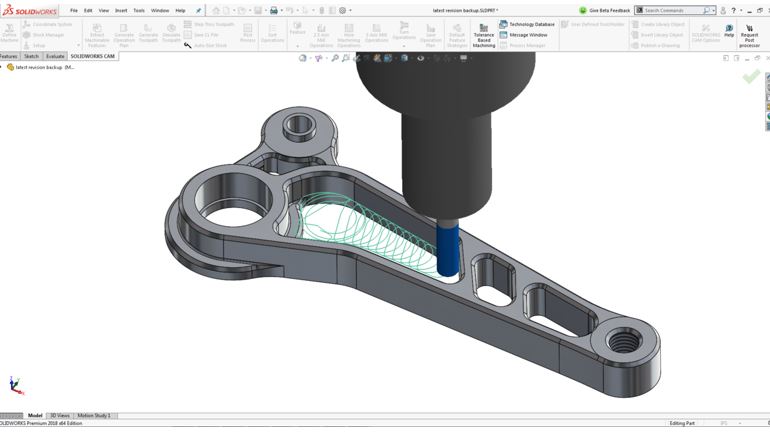

CAM là công cụ chuyên dụng để tính toán chiến lược cắt. Người dùng sẽ chọn loại dao (dao phay ngón, dao khắc...), thiết lập tốc độ bước tiến (feed rate) và tốc độ trục chính (spindle speed). Mastercam hiện là phần mềm CAM hàng đầu thế giới nhờ khả năng xử lý đa dạng từ máy CNC 2 trục đến 5 trục.

Đối với ngành gỗ tại Việt Nam, Alphacam thường được ưu tiên sử dụng cho các dòng máy CNC router nhờ khả năng lập trình nhanh cho các họa tiết khắc gỗ mỹ nghệ.

Giải pháp tích hợp CAD/CAM toàn diện

Các phần mềm như Fusion 360 đang trở thành xu hướng nhờ tính năng đồng bộ hóa cao. Khi bạn thay đổi kích thước trên bản thiết kế CAD, đường chạy dao trong CAM sẽ tự động cập nhật theo. Điều này giúp tiết kiệm thời gian đáng kể và giảm thiểu rủi ro quên cập nhật chương trình gia công.

Việc sử dụng phần mềm tích hợp cũng giúp doanh nghiệp quản lý dữ liệu tốt hơn trên hệ thống điện toán đám mây, phù hợp cho các lab kỹ thuật và doanh nghiệp gia công công nghiệp hiện đại.

Tiêu chí đánh giá và lựa chọn phần mềm lập trình CNC

Việc đầu tư vào phần mềm không chỉ dựa trên giá thành mà còn phụ thuộc vào sự tương thích với máy móc và trình độ nhân lực của xưởng. Một phần mềm đắt tiền nhưng không phù hợp với hệ điều hành của máy CNC sẽ gây lãng phí lớn.

Đừng bỏ lỡ: Mẫu máy cắt lazer công nghệ cao được tìm kiếm nhiều nhất trên thị trường

Dưới đây là các tiêu chí then chốt doanh nghiệp cần cân nhắc:

• Mục đích gia công: Bạn chuyên làm đồ gỗ, biển quảng cáo hay gia công khuôn mẫu kim loại?
• Ngân sách đầu tư: Phí thuê bao hàng tháng (Subscription) hay mua bản quyền vĩnh viễn (Permanent)?
• Cộng đồng người dùng: Phần mềm phổ biến sẽ có nhiều tài liệu hướng dẫn và dễ tuyển dụng nhân sự vận hành.

Khả năng tương thích với hệ điều hành và phần cứng

Trước khi mua phần mềm, hãy kiểm tra khả năng hỗ trợ Post-processor cho máy CNC của bạn. Post-processor là bộ dịch giúp phần mềm hiểu được ngôn ngữ riêng của từng loại bộ điều khiển như NcStudio, Mach3 hay Syntec.

Yêu cầu về cấu hình máy tính cũng là yếu tố quan trọng. Các phần mềm 3D đời mới đòi hỏi máy tính có card đồ họa rời và dung lượng RAM lớn (thường từ 16GB trở lên) để xử lý mô phỏng mượt mà.

• Kiểm tra tính tương thích với hệ điều hành Windows 10/11.
• Đảm bảo phần mềm hỗ trợ xuất mã cho dòng máy CNC cũ hoặc máy đã qua nâng cấp hệ điều hành.
• Yêu cầu về tốc độ xử lý CPU để tính toán đường chạy dao phức tạp.

Giao diện người dùng và độ khó khi học tập

Giao diện thân thiện giúp người vận hành làm quen nhanh chóng. Một số phần mềm được thiết kế với các icon trực quan, hỗ trợ tiếng Việt hoặc có quy trình làm việc từ trái sang phải theo trình tự logic giúp giảm thời gian đào tạo.

Tại Nhật Tiến, chúng tôi luôn hỗ trợ khách hàng đào tạo sử dụng máy và các phần mềm cơ bản đi kèm để đảm bảo xưởng có thể đi vào sản xuất ngay sau khi lắp đặt.

• Ưu tiên các phần mềm có thanh công cụ tùy biến được.
• Lựa chọn phần mềm có chức năng 'Help' và video hướng dẫn phong phú.
• Tham gia các khóa đào tạo chuyển giao công nghệ từ đơn vị cung cấp máy uy tín.

Chi phí bản quyền và dịch vụ hậu mãi

Chi phí đầu tư phần mềm có thể dao động từ vài triệu đến hàng trăm triệu đồng. Doanh nghiệp cần cân đối giữa lợi ích mang lại và khả năng hồi vốn. Các gói phần mềm miễn phí như Inkscape hoặc bản dùng thử cũng là lựa chọn tốt cho máy CNC mini hoặc người mới bắt đầu.

Hơn nữa, dịch vụ hỗ trợ kỹ thuật 24/7 từ đơn vị cung cấp là yếu tố sống còn khi gặp sự cố phần mềm trong quá trình sản xuất gấp.

• Cân nhắc chi phí nâng cấp hàng năm (Maintenance fee).
• Đánh giá uy tín của đơn vị tư vấn và cài đặt phần mềm.
• Lựa chọn đơn vị có khả năng hỗ trợ trực tiếp tại xưởng hoặc qua điều khiển từ xa.

Quy trình 3 bước lập trình trên phần mềm CNC cơ bản

Để vận hành máy CNC thành công, người lập trình cần tuân thủ quy trình làm việc chuẩn hóa. Quy trình này áp dụng cho hầu hết các dòng máy từ CNC router đến máy cắt laser công suất cao.

Việc tuân thủ đúng các bước giúp hạn chế tối đa sai hỏng và đảm bảo an toàn cho máy móc.

Bước 1: Thiết kế và nhập mô hình hình học

Bắt đầu bằng việc vẽ mẫu trên phần mềm CAD. Nếu bạn đã có bản vẽ từ khách hàng, hãy kiểm tra tính khép kín của các đường vector. Các lỗi hở nét vẽ thường khiến phần mềm CAM không thể tính toán được đường chạy dao bên trong hay bên ngoài.

Sau khi hoàn thiện, file được lưu ở định dạng chuẩn để nhập vào môi trường CAM.

Bước 2: Thiết lập thông số cắt và đường chạy dao

Tại bước này, người dùng thực hiện: chọn gốc tọa độ (Work Offset), chọn loại dao phù hợp với vật liệu và xác định kiểu gia công (như khoan, phay hốc, cắt biên dạng). Việc tính toán tốc độ cắt phải dựa trên thực tế công suất motor trục chính của máy.

Ví dụ, với dòng máy CNC mini công suất 500W, bạn không thể thiết lập chiều sâu cắt (Depth of Cut) quá lớn trong một lần đi dao.

Bước 3: Mô phỏng và xuất mã G-code (Post-processing)

Trước khi xuất mã lệnh, hãy chạy tính năng mô phỏng (Simulation). Tính năng này cho phép bạn nhìn thấy toàn bộ quá trình dao di chuyển trên phôi ảo. Nếu có bất kỳ va chạm nào với đồ gá hoặc dao đi quá sâu, bạn cần điều chỉnh lại ở bước 2.

Cuối cùng, sử dụng bộ Post-processor để xuất file G-code. File này được copy vào USB hoặc truyền qua mạng LAN nạp vào máy CNC để bắt đầu gia công thực tế.
