Bộ điều khiển máy CNC (CNC Controller) là thiết bị phần cứng kết hợp phần mềm dùng để giải mã các lệnh lập trình (thường là G-code) và chuyển đổi chúng thành tín hiệu điện để điều khiển các động cơ bước hoặc servo, từ đó di chuyển các trục của máy công cụ theo đúng bản thiết kế.

Bộ điều khiển máy CNC là gì? Định nghĩa và vai trò

Bộ điều khiển máy CNC được ví như bộ não của toàn bộ hệ thống gia công. Nó nhận dữ liệu từ các phần mềm thiết kế (CAD) và gia công (CAM), sau đó thực hiện các phép toán phức tạp để xác định quỹ đạo chuyển động của dao cắt. Nếu không có bộ phận này, các linh kiện cơ khí và động cơ không thể phối hợp để tạo ra những chi tiết phức tạp.

Vai trò cốt lõi của bộ điều khiển bao gồm việc duy trì tốc độ cắt, kiểm soát gia tốc, bù sai số cơ khí và đảm bảo an toàn cho máy thông qua các cảm biến giới hạn. Đối với các dòng máy CNC tại Nhật Tiến, bộ điều khiển luôn được tối ưu để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Khái niệm và vai trò trong vận hành máy CNC

Quá trình vận hành bắt đầu khi người dùng nạp tệp G-code vào bộ điều khiển. Tại đây, vi xử lý sẽ thực hiện việc nội suy (interpolation) – tính toán hàng nghìn điểm tọa độ mỗi giây để tạo ra đường cong hoặc đường thẳng mượt mà. Tín hiệu đầu ra thường là xung (pulse) và hướng (direction) hoặc các giao thức truyền thông kỹ thuật số cao cấp hơn.

Sự chính xác của bộ điều khiển quyết định khả năng lặp lại của máy. Một bộ điều khiển cao cấp sẽ xử lý các dòng lệnh nhanh hơn, giảm tình trạng giật cục khi máy chạy các đường cong phức tạp (Look-ahead function).

Cấu tạo cơ bản của một bộ điều khiển CNC

Một hệ thống điều khiển CNC tiêu chuẩn bao gồm các thành phần vật lý và logic phối hợp chặt chẽ:

• Đơn vị xử lý trung tâm (CPU): Thực hiện các phép tính toán học và logic.
• Bộ nhớ (Memory): Lưu trữ các chương trình gia công, tham số máy (parameters) và hệ điều hành.

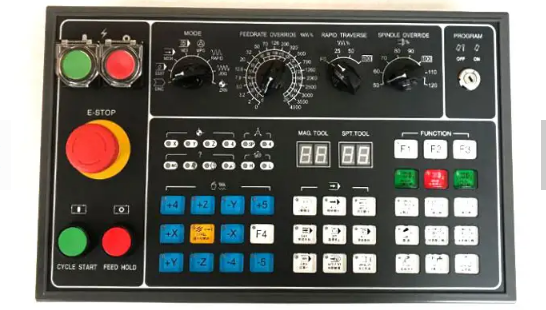

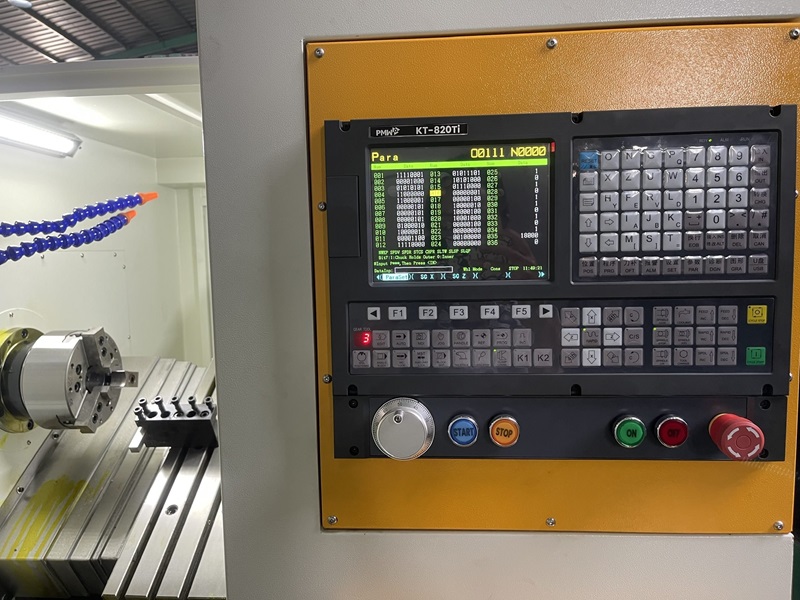

• Bảng điều khiển (Control Panel): Giao diện người máy (HMI) bao gồm màn hình hiển thị và hệ thống nút bấm hoặc tay quay (handwheel).
• Giao diện I/O (Input/Output): Cổng kết nối với các thiết bị ngoại vi như biến tần, cảm biến tiệm cận, nút dừng khẩn cấp và rơ-le điều khiển.
• Bộ cấp nguồn: Chuyển đổi điện lưới thành điện áp phù hợp cho các vi mạch xử lý.

Phân loại các bộ điều khiển máy CNC phổ hiện nay

Hiện nay trên thị trường có rất nhiều dòng bộ điều khiển khác nhau, từ các dòng máy CNC mini dùng cho xưởng nhỏ đến các hệ thống công nghiệp lớn. Việc phân loại thường dựa trên số trục có thể điều khiển đồng thời và hãng sản xuất phần mềm điều hành.

Đừng bỏ lỡ: Tổng hợp các loại máy cắt kim loại công nghệ cao bán chạy nhất hiện nay

Các hãng sản xuất bộ điều khiển CNC uy tín (Fanuc, Siemens, Mach3)

Mỗi hãng sản xuất mang đến một hệ sinh thái điều khiển với những ưu điểm riêng biệt phù hợp cho từng phân khúc khách hàng:

• Fanuc (Nhật Bản): Chiếm thị phần lớn nhất thế giới, nổi tiếng với độ bền cực cao, tính ổn định và hệ thống hỗ trợ linh kiện thay thế phong phú.
• Siemens (Đức): Mạnh về khả năng lập trình phức tạp, giao diện trực quan và khả năng tùy biến cao cho các dây chuyền sản xuất tự động hóa.
• Mach3/Mach4: Phổ biến trong dòng máy CNC mini hoặc máy tự chế nhờ giá rẻ, chạy trên nền tảng PC và cộng đồng hỗ trợ lớn.
• NC Studio/RichAuto: Thường thấy trên các máy CNC khắc gỗ, máy quảng cáo nhờ giao diện đơn giản, dễ học và chi phí đầu tư thấp.
• Mitsubishi: Tương tự Fanuc nhưng có thế mạnh về các dòng máy tốc độ cao và độ chính xác cực mịn.

Tiêu chí quan trọng khi lựa chọn bộ điều khiển máy CNC

Chọn bộ điều khiển không đúng cách có thể dẫn đến việc máy hoạt động không hết công suất hoặc thường xuyên gặp lỗi kết nối. Chủ doanh nghiệp cần cân nhắc các yếu tố kỹ thuật sau đây trước khi quyết định mua mới hoặc nâng cấp tại Nhật Tiến.

Đừng bỏ lỡ: Mẫu máy cắt lazer công nghệ cao được tìm kiếm nhiều nhất trên thị trường

Khả năng tương thích với hệ thống driver và động cơ

Bộ điều khiển phải tương thích hoàn toàn với Driver điều khiển động cơ. Các dòng máy đời cũ thường dùng chuẩn xung/hướng (Pulse/Dir). Tuy nhiên, các dòng máy hiện đại đang chuyển sang các chuẩn truyền thông tốc độ cao như EtherCAT, CANopen hoặc SSCNET.

Việc sử dụng chuẩn truyền thông giúp giảm thiểu nhiễu tín hiệu, cho phép truyền nhận dữ liệu hai chiều giữa bộ điều khiển và động cơ, giúp hệ thống phát hiện lỗi ngay lập tức nếu có sự cố xảy ra ở các trục.

Độ ổn định, tốc độ xử lý và tính năng hỗ trợ

Tốc độ xử lý của CPU ảnh hưởng đến vận tốc gia công tối đa (G0) và độ mượt khi chạy các file 3D nặng. Các tiêu chí cần xem xét bao gồm:

• Tần số xung đầu ra: Càng cao thì máy chạy càng mịn và nhanh.
• Khả năng chống nhiễu: Đặc biệt quan trọng khi máy hoạt động gần các thiết bị công suất lớn hoặc trong môi trường điện lưới không ổn định.
• Tính năng bù sai số: Bao gồm bù khe hở trục vít me (Backlash compensation) và bù độ thẳng của bàn máy.
• Giao diện người dùng: Ngôn ngữ hỗ trợ (Tiếng Anh/Tiếng Việt), dễ dàng thao tác cho công nhân vận hành.
• Hỗ trợ bộ nhớ ngoài: Khả năng đọc file qua USB, LAN hoặc bộ nhớ trong dung lượng lớn.

Lưu ý quan trọng khi lắp đặt và bảo trì bộ điều khiển

Lắp đặt đúng kỹ thuật là bước đầu tiên để đảm bảo bộ điều khiển vận hành bền bỉ. Hầu hết các lỗi hỏng hóc ở bộ điều khiển thường bắt nguồn từ sai sót trong quá trình đấu nối điện hoặc môi trường làm việc không đảm bảo vệ sinh.

Quy trình các bước lắp đặt bộ điều khiển tiêu chuẩn

Để lắp đặt thành công, kỹ thuật viên cần tuân thủ các bước sau:

• Kiểm tra nguồn điện: Đảm bảo nguồn cấp đúng điện áp yêu cầu, nên sử dụng ổn áp và bộ lọc nhiễu.
• Đấu nối dây tín hiệu: Sử dụng cáp bọc kim chống nhiễu cho các đường truyền tín hiệu từ bộ điều khiển đến Driver và biến tần.
• Tiếp địa (Grounding): Đây là bước quan trọng nhất để triệt tiêu nhiễu điện và bảo vệ các linh kiện điện tử nhạy cảm.
• Cài đặt tham số (Parameter): Cấu hình các thông số về bước ren, giới hạn hành trình, tốc độ tối đa và gia tốc phù hợp với phần cứng cơ khí.
• Kiểm tra không tải: Cho máy chạy kiểm tra các trục mà không lắp dao để xác nhận hướng di chuyển đúng.

Cách bảo trì và xử lý các lỗi thường gặp

Người dùng nên thực hiện vệ sinh định kỳ tủ điện bằng máy hút bụi chuyên dụng, tránh dùng khí nén thổi trực tiếp bụi vào các khe linh kiện. Ngoài ra, việc kiểm tra quạt tản nhiệt của bộ điều khiển là rất cần thiết để tránh tình trạng quá nhiệt dẫn đến treo máy.

Quan trọng hơn, hãy thường xuyên sao lưu (backup) các tham số máy ra USB. Trong trường hợp bộ điều khiển gặp sự cố hoặc phải thay thế linh kiện, dữ liệu backup sẽ giúp khôi phục máy về trạng thái hoạt động bình thường trong thời gian ngắn nhất. Nhật Tiến hỗ trợ bảo trì, bảo dưỡng và giải đáp kỹ thuật 24/7 cho các dòng máy do công ty cung cấp.
