Xưởng sản xuất khuôn mẫu là đơn vị chuyên thiết kế, gia công và chế tạo các loại khuôn cơ khí (như khuôn nhựa, khuôn dập, khuôn đúc) bằng hệ thống máy móc CNC chính xác. Một xưởng chuyên nghiệp không chỉ cung cấp sản phẩm khuôn hoàn thiện mà còn đảm bảo các yếu tố về dung sai kỹ thuật, độ bền vật liệu và hỗ trợ bảo trì trong suốt quá trình sản xuất hàng loạt.

Xưởng sản xuất khuôn mẫu là gì và lợi ích khi hợp tác trực tiếp

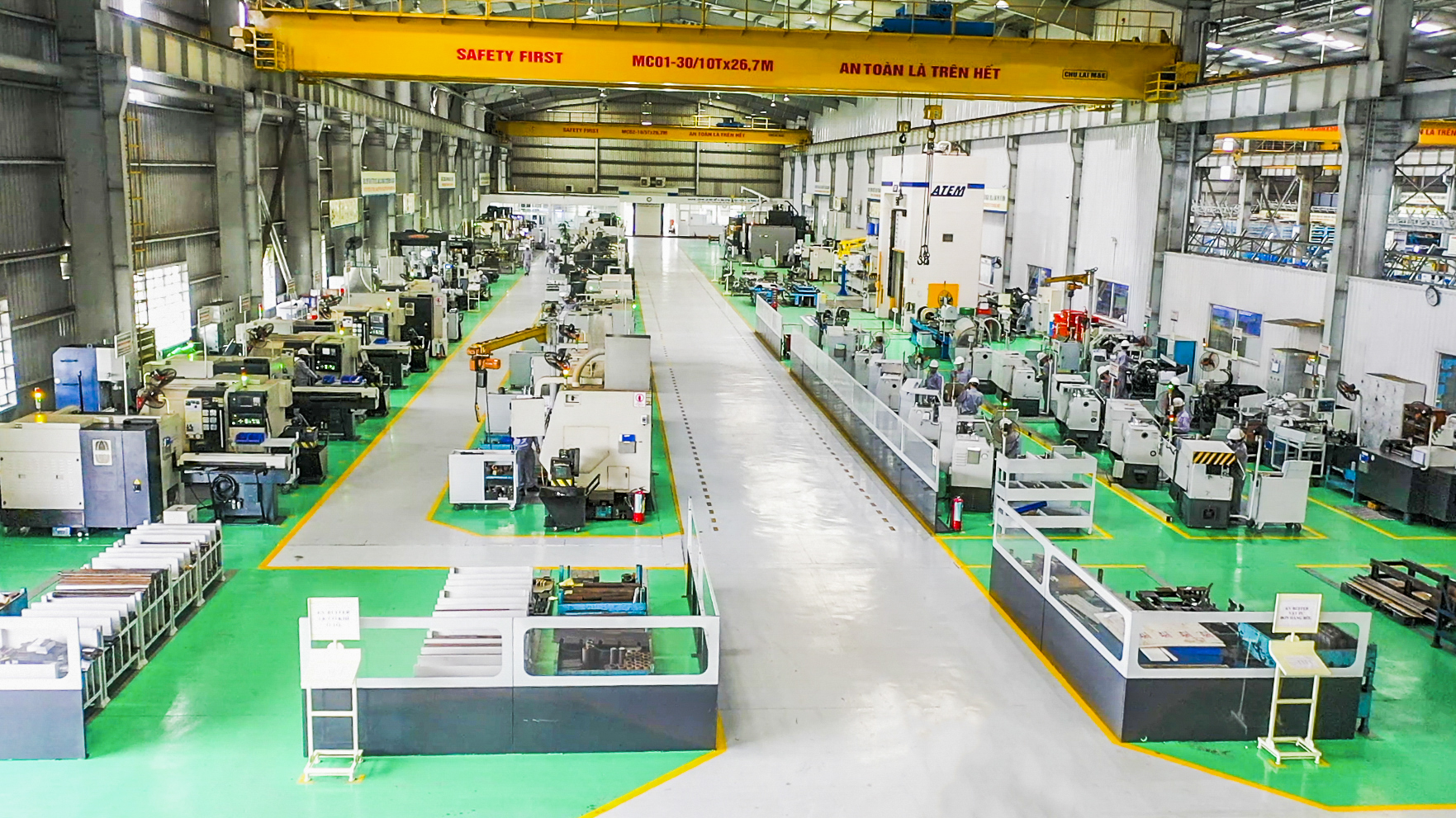

Xưởng sản xuất khuôn mẫu là cơ sở hạ tầng kỹ thuật tập trung các loại máy móc công cụ hiện đại như máy phay CNC, máy tiện, máy cắt dây và máy xung điện. Chức năng chính của xưởng là biến các bản vẽ kỹ thuật thành những bộ khuôn kim loại có độ chính xác cực cao, phục vụ cho việc tạo hình sản phẩm nhựa, kim loại hoặc composite.

Việc hợp tác trực tiếp với xưởng gia công thay vì qua các đơn vị thương mại trung gian mang lại những giá trị kinh tế và kỹ thuật rõ rệt. Khách hàng có thể thảo luận trực tiếp với đội ngũ kỹ sư thiết kế để tối ưu hóa kết cấu khuôn, từ đó giảm thiểu lỗi sản phẩm và tiết kiệm nguyên liệu trong quá trình ép/dập thực tế.

• Tối ưu chi phí sản xuất: Loại bỏ phí trung gian, giúp giá thành khuôn cạnh tranh hơn từ 15-30%.
• Kiểm soát tiến độ chặt chẽ: Khách hàng có thể giám sát trực tiếp các giai đoạn gia công để đảm bảo kịp tiến độ bàn giao.
• Bảo hành và sửa chữa nhanh chóng: Mọi sự cố kỹ thuật phát sinh trong quá trình vận hành khuôn được xử lý trực tiếp bởi đội ngũ thợ lành nghề tại xưởng.
• Tư vấn vật liệu phù hợp: Xưởng trực tiếp đưa ra các phương án thép khuôn phù hợp với sản lượng mục tiêu để tối ưu ngân sách.

Khái niệm về xưởng sản xuất khuôn mẫu chuyên nghiệp

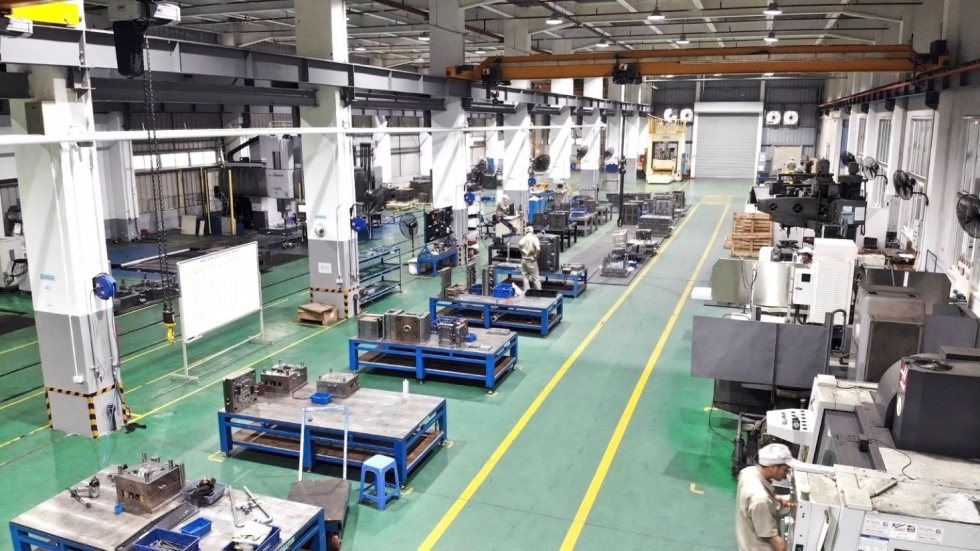

Một xưởng khuôn chuyên nghiệp không chỉ đơn thuần là nơi đặt máy móc, mà là một hệ sinh thái kết hợp giữa phần mềm thiết kế CAD/CAM và công nghệ gia công cơ khí chính xác. Vai trò của xưởng là hiện thực hóa những ý tưởng sản phẩm phức tạp thành các bộ khuôn có khả năng vận hành bền bỉ hàng triệu chu kỳ ép.

Đừng bỏ lỡ: Tổng hợp các loại máy cắt kim loại công nghệ cao bán chạy nhất hiện nay

Sự chính xác tại xưởng được đo lường bằng micromet (μm). Các chi tiết nhỏ nhất như lõi khuôn (core), lòng khuôn (cavity) hay hệ thống kênh dẫn nhựa đều phải được tính toán tỉ mỉ để tránh hiện tượng biến dạng hoặc bavia trên sản phẩm cuối cùng.

Phân loại các loại khuôn mẫu phổ biến nhất hiện nay

Tùy vào mục đích sử dụng và đặc thù sản phẩm đầu ra, xưởng sản xuất sẽ tư vấn các loại khuôn mẫu khác nhau. Việc phân loại chính xác giúp doanh nghiệp lựa chọn đúng công nghệ gia công và loại thép phù hợp, đảm bảo tuổi thọ của bộ khuôn.

• S50C: Thép carbon trung bình, dùng làm vỏ khuôn (mold base) hoặc các bộ phận không yêu cầu độ cứng quá cao.
• P20: Thép hợp kim đã qua nhiệt luyện, chuyên dùng cho khuôn ép nhựa cần độ bóng bề mặt tốt.
• SKD61: Thép làm khuôn đúc áp lực hoặc khuôn ép nhựa chịu nhiệt cao, có khả năng chống nứt nhiệt tuyệt vời.
• SKD11: Thép có độ cứng rất cao sau nhiệt luyện, lựa chọn hàng đầu cho khuôn dập nguội và các chi tiết cắt gọt.

Quy trình 5 bước sản xuất khuôn mẫu tiêu chuẩn tại xưởng

Để tạo ra một bộ khuôn hoàn thiện, xưởng sản xuất phải tuân thủ nghiêm ngặt các quy trình kỹ thuật. Sai sót ở bất kỳ bước nào cũng có thể dẫn đến việc hỏng toàn bộ phôi thép đắt tiền.

Bước 1: Tiếp nhận yêu cầu và thiết kế bản vẽ 2D/3D

Kỹ sư sẽ tiếp nhận mẫu vật lý hoặc ý tưởng từ khách hàng để dựng lại bản vẽ 3D bằng các phần mềm như Unigraphics NX, Catia hoặc Solidworks. Giai đoạn này quyết định đến cấu tạo của khuôn, bao gồm việc phân chia mặt phân khuôn, hướng rút lõi và vị trí đặt cổng bơm.

Bước 2: Gia công thô và gia công tinh bằng máy CNC

Đây là giai đoạn quan trọng nhất. Sử dụng các dòng máy phay CNC tốc độ cao để bóc tách vật liệu thép. Gia công thô giúp loại bỏ phần lớn thép dư thừa, sau đó gia công tinh sẽ tạo ra bề mặt lòng khuôn mịn và chính xác theo đúng biên dạng thiết kế. Tại Nhật Tiến, chúng tôi cung cấp và hỗ trợ kỹ thuật cho các dòng máy CNC chuyên dụng để thực hiện công đoạn này một cách tối ưu nhất.

Bước 3: Nhiệt luyện và xử lý bề mặt chi tiết khuôn

Sau khi gia công cơ khí, các chi tiết quan trọng của khuôn sẽ được đưa đi nhiệt luyện (tôi chân không) để đạt được độ cứng theo yêu cầu (thường từ 48-52 HRC tùy loại thép). Sau đó, khuôn được mài phẳng bề mặt và đánh bóng gương hoặc bắn cát tạo nhám theo yêu cầu sản phẩm.

Bước 4: Lắp ráp khuôn và gia công bổ sung bằng EDM

Các thành phần như vỏ khuôn, lõi khuôn, linh kiện tiêu chuẩn (pin đẩy, bạc dẫn hướng) được lắp ráp lại với nhau. Với các góc hẹp hoặc rãnh sâu mà dao phay CNC không thể tiếp cận, xưởng sẽ sử dụng máy xung điện (EDM) để gia công bổ sung bằng điện cực đồng hoặc graphite.

Bước 5: Thử nghiệm (Trial) và bàn giao sản phẩm

Khuôn được lắp lên máy ép để chạy thử (T0, T1). Kỹ thuật viên sẽ kiểm tra các thông số như kích thước sản phẩm, độ bóng, tình trạng thoát khí. Nếu sản phẩm đạt chuẩn, xưởng sẽ tiến hành bàn giao bộ khuôn cùng các tài liệu kỹ thuật đi kèm cho khách hàng.

Tiêu chí quan trọng khi đánh giá xưởng sản xuất khuôn mẫu

Việc lựa chọn sai xưởng sản xuất khuôn mẫu có thể dẫn đến hệ quả nghiêm trọng như khuôn nhanh hỏng, sản phẩm lỗi nhiều hoặc chậm tiến độ ra thị trường. Dưới đây là các tiêu chí đánh giá năng lực của một xưởng uy tín.

Đừng bỏ lỡ: Mẫu máy cắt lazer công nghệ cao được tìm kiếm nhiều nhất trên thị trường

• Độ hiện đại của máy móc: Xưởng cần trang bị máy phay CNC 3-5 trục, máy cắt dây, máy xung EDM và máy đo CMM để kiểm tra kích thước.
• Kinh nghiệm xử lý kỹ thuật: Đội ngũ thợ có khả năng xử lý các kết cấu khuôn khó như slide, lifter hoặc khuôn nhiều lòng khuôn (multi-cavity).
• Nguồn gốc vật liệu minh bạch: Cam kết sử dụng thép khuôn chính hãng, có chứng chỉ CO/CQ rõ ràng.
• Dịch vụ hậu mãi chuyên nghiệp: Có chính sách bảo trì định kỳ và hỗ trợ sửa chữa 24/7 khi khách hàng gặp sự cố trong sản xuất.

Năng lực hệ thống máy móc và trang thiết bị hiện đại

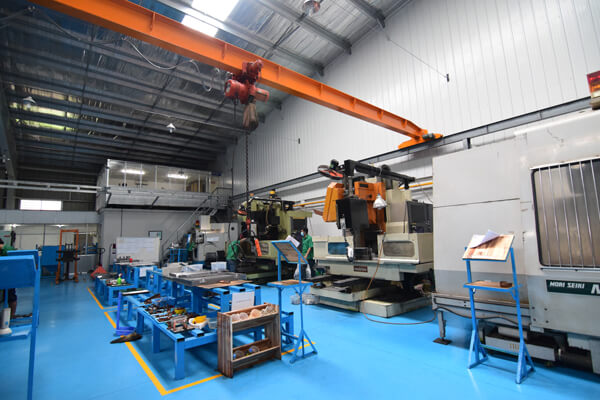

Một xưởng khuôn mạnh phải sở hữu dàn máy CNC đời mới có tốc độ trục chính cao và độ ổn định tốt. Việc đầu tư vào công nghệ không chỉ giúp nâng cao độ chính xác mà còn rút ngắn thời gian gia công đáng kể. Nhật Tiến tự hào là đối tác tin cậy cung cấp các dòng máy CNC, máy laser và dịch vụ nâng cấp máy móc cho các xưởng gia công công nghiệp trên toàn quốc.
