Máy CNC là một thực thể phức tạp được cấu thành từ hai hệ thống chính: Hệ thống cơ khí chịu lực và hệ thống điện tử điều khiển. Sự phối hợp nhịp nhàng giữa hai hệ thống này cho phép máy thực hiện các nguyên lý cắt gọt với độ chính xác đến từng micrometer.
Một cỗ máy CNC chất lượng là sự tổng hòa của khung bệ vững chắc, hệ thống truyền động chính xác và bộ não điện tử thông minh.

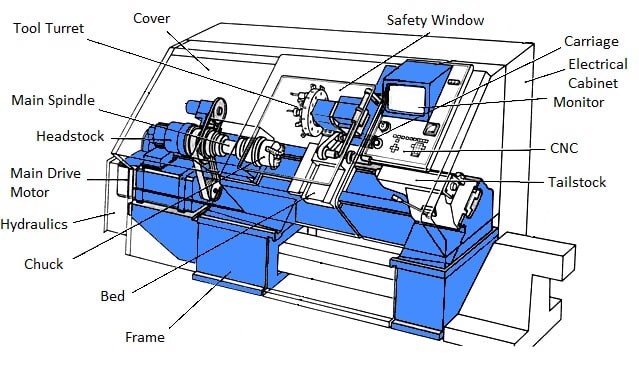

Hệ thống cấu trúc cơ khí và thân máy
Thân máy (Machine Bed) thường được đúc từ gang xám hoặc gang dẻo có khả năng giảm chấn và độ ổn định nhiệt cao. Trên thân máy là hệ thống băng dẫn hướng (Slideways) có độ cứng cao, giúp bàn máy di chuyển mượt mà. Bộ phận truyền động cốt lõi bao gồm động cơ Servo kết nối với trục vít me bi (Ball screw), có nhiệm vụ chuyển đổi chuyển động quay thành chuyển động tịnh tiến cho các trục X, Y, Z.
Trục chính (Spindle) và hệ thống thay dao tự động

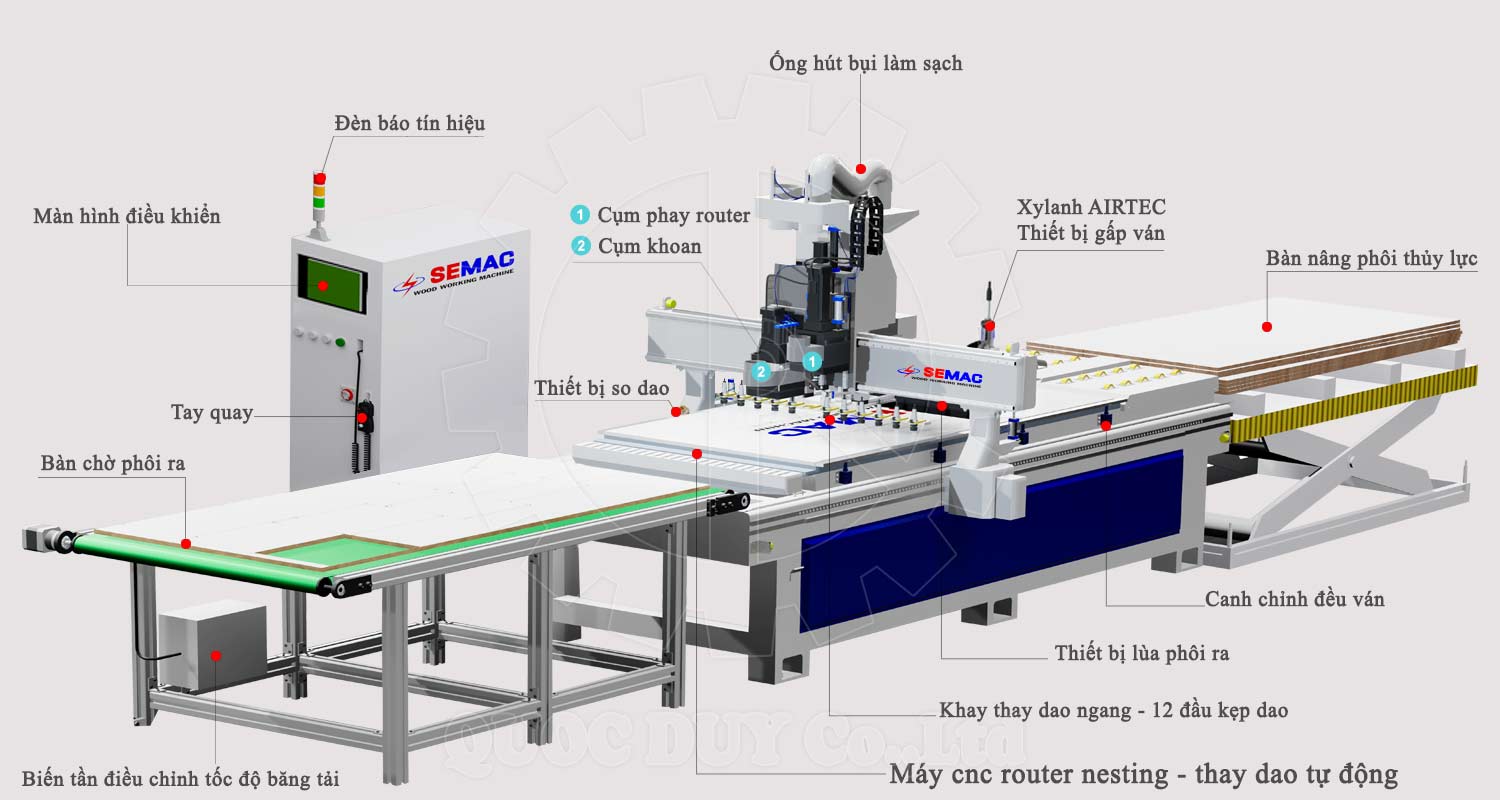

Trục chính là bộ phận trực tiếp thực hiện việc cắt gọt bằng cách làm quay dao cụ ở tốc độ cao. Để đáp ứng sản xuất hàng loạt, máy CNC thường trang bị ổ chứa dao (Tool Magazine) và cánh tay thay dao tự động (ATC). Hệ thống này cho phép máy chuyển đổi giữa nhiều loại dao khác nhau chỉ trong vài giây.
Bộ điều khiển trung tâm và hệ thống Driver
Bộ điều khiển CNC (Controller) là bộ phận tiếp nhận chương trình và xử lý dữ liệu. Dưới quyền điều khiển của trung tâm là các bộ khuếch đại dòng điện (Servo Driver) và biến tần (Inverter). Biến tần máy CNC điều khiển tốc độ trục chính, trong khi các Driver điều khiển vị trí và tốc độ của các trục chuyển động.
Kết luận
Hiểu rõ cấu tạo máy CNC giúp người vận hành và chủ doanh nghiệp có kiến thức nền tảng trong việc vận hành, bảo trì và lựa chọn linh kiện máy CNC khi cần thay thế. Mỗi bộ phận trong cấu tạo đều đóng vai trò riêng biệt, đóng góp vào sự ổn định và chính xác tổng thể của toàn máy.
Câu Hỏi Thường Gặp
Tại sao trục vít me bi quan trọng?
Trục vít me bi (Ball screw) giúp biến chuyển động quay thành tịnh tiến với ma sát cực thấp và độ rơ gần như bằng không, đảm bảo độ chính xác vị trí cao cho máy CNC.
Driver servo là gì?
Driver là bộ khuếch đại tín hiệu điều khiển từ bộ não trung tâm thành dòng điện mạnh để điều khiển động cơ servo hoạt động chính xác.
