Động cơ spindle máy CNC là một motor điện tốc độ cao chuyên dụng, có nhiệm vụ xoay dao cắt để thực hiện các nguyên công phay, khắc, khoan hoặc mài trên vật liệu. Khác với motor thông thường, spindle có tốc độ vòng quay cực lớn (thường từ 6.000 đến 24.000 vòng/phút hoặc cao hơn) và yêu cầu độ đồng tâm khắt khe để đảm bảo độ chính xác cơ khí.

Động cơ spindle máy CNC là gì? Tổng quan và cấu tạo

Động cơ spindle là thành phần chịu trách nhiệm cung cấp momen xoắn và tốc độ cắt cho công cụ gia công. Trong môi trường công nghiệp, trục chính phải hoạt động liên tục ở cường độ cao, do đó nó được thiết kế với tiêu chuẩn khắt khe hơn nhiều so với các loại động cơ điện dân dụng. Một spindle chất lượng tốt sẽ giúp giảm rung lắc, hạn chế tiếng ồn và tạo ra bề mặt sản phẩm láng mịn.

Tại Nhật Tiến, chúng tôi cung cấp các dòng spindle đa dạng công suất từ 500W đến 3.2kW, phù hợp cho cả máy CNC mini lẫn các dòng máy CNC router khổ lớn. Việc hiểu rõ cấu tạo bên trong sẽ giúp người vận hành biết cách bảo dưỡng và nhận diện sớm các dấu hiệu hư hỏng trục chính.

Cấu tạo chi tiết của spindle máy CNC

Một bộ động cơ spindle tiêu chuẩn bao gồm các bộ phận chính yếu sau:

1. Vỏ ngoài: Thường làm bằng thép không gỉ hoặc hợp kim nhôm, tích hợp các rãnh làm mát bằng nước hoặc cánh tản nhiệt bằng gió.

2. Stator và Rotor: Phần tĩnh và phần động của motor, được quấn bằng dây đồng chất lượng cao để đảm bảo hiệu suất điện từ và chịu nhiệt tốt.

3. Bạc đạn (Vòng bi): Đây là bộ phận quan trọng nhất quyết định độ ồn và độ bền. Các dòng cao cấp thường dùng bạc đạn Ceramic (gốm) để chịu được tốc độ vòng quay cao và nhiệt độ lớn.

4. Đầu kẹp Collet (ER): Bộ phận dùng để cố định dao cắt, thường sử dụng các chuẩn ER11, ER16, ER20 tùy theo công suất máy.

Nguyên lý hoạt động của trục chính trong gia công

Động cơ spindle không hoạt động trực tiếp bằng nguồn điện lưới 220V hay 380V thông thường mà phải thông qua một thiết bị trung gian gọi là biến tần (VFD). Biến tần có nhiệm vụ thay đổi tần số dòng điện để điều chỉnh tốc độ vòng quay của trục chính một cách linh hoạt.

Khi nhận tín hiệu từ hệ điều hành CNC, biến tần sẽ cấp điện cho spindle theo đúng thông số RPM (vòng/phút) đã lập trình. Quá trình này giúp máy CNC có thể thay đổi lực cắt tùy thuộc vào loại vật liệu là gỗ mềm, nhôm, nhựa hay đá công nghiệp.

Phan loại các dòng động cơ spindle máy CNC phổ biến

Hiện nay, dựa vào phương thức giải nhiệt, thị trường chia làm hai dòng chính: làm mát bằng nước và làm mát bằng không khí. Mỗi loại đều có những đặc điểm kỹ thuật riêng biệt phù hợp với từng nhu cầu gia công cụ thể.

Đừng bỏ lỡ: Tổng hợp các loại máy cắt kim loại công nghệ cao bán chạy nhất hiện nay

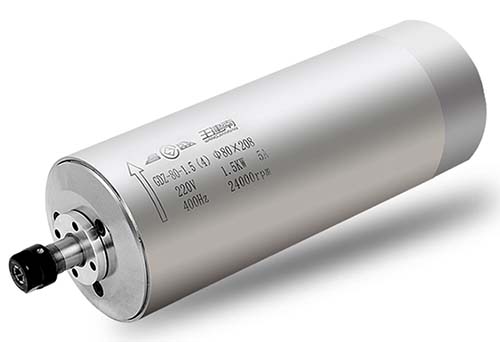

Spindle làm mát bằng nước (Water-Cooled)

Dòng này sử dụng một hệ thống tuần hoàn nước chảy qua vỏ motor để lấy đi nhiệt lượng tỏa ra. Ưu điểm lớn nhất là sự yên tĩnh tuyệt đối, rất phù hợp cho các xưởng sản xuất đặt trong khu dân cư. Tại các dòng máy CNC của Nhật Tiến, chúng tôi thường ưu tiên lắp đặt loại này cho các xưởng nội thất để đảm bảo độ bền tối đa cho bạc đạn.

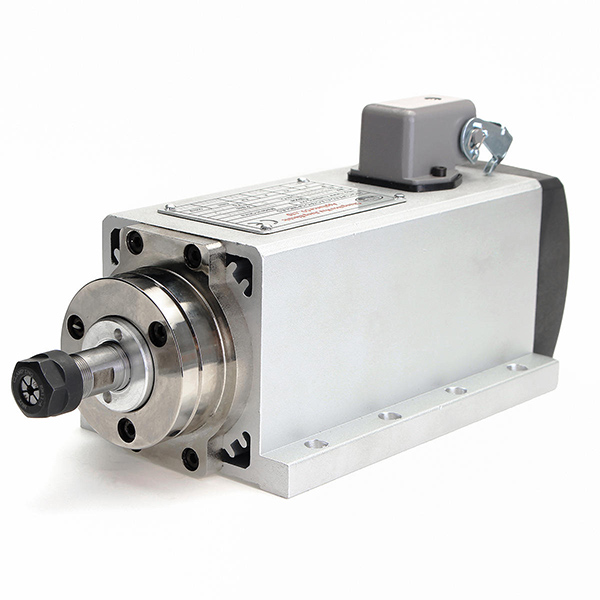

Spindle làm mát bằng không khí (Air-Cooled)

Loại trục chính này sử dụng cánh quạt gắn trực tiếp lên trục rotor để thổi gió làm mát. Điểm mạnh là sự tiện lợi, không cần hệ thống ống nước hay máy bơm rườm rà, tránh được rủi ro nước rò rỉ vào mạch điện. Tuy nhiên, do tiếng quạt gió khá lớn, người dùng cần cân nhắc môi trường làm việc khi lắp đặt.

Tiêu chí quan trọng khi chọn mua động cơ spindle máy CNC

Việc mua sai công suất hoặc thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn có thể gây cháy spindle hoặc biến tần. Dưới đây là những lưu ý cốt lõi từ đội ngũ kỹ thuật Nhật Tiến.

Đừng bỏ lỡ: Mẫu máy cắt lazer công nghệ cao được tìm kiếm nhiều nhất trên thị trường

• Kiểm tra tem nhãn: Đảm bảo các thông số về điện áp (220V/380V), tần số (thường là 400Hz) và cường độ dòng điện (A) khớp với biến tần đang sử dụng.
• Chất lượng bạc đạn: Ưu tiên các dòng spindle sử dụng 4 bạc đạn thay vì 2 để tăng khả năng chịu tải dọc và ngang.
• Thương hiệu và nhà cung cấp: Chọn đơn vị có thâm niên và chính sách bảo hành rõ ràng như Nhật Tiến để được hỗ trợ kỹ thuật chu đáo.

Lựa chọn công suất và tốc độ vòng quay (RPM)

Công suất spindle cần được chọn dựa trên độ dày và độ cứng của vật liệu gia công:

• Gia công gỗ, quảng cáo nhẹ: Sử dụng công suất từ 1.5kW đến 2.2kW, tốc độ 24.000 RPM.
• Gia công đục đá, kim loại mềm: Cần công suất lớn từ 3.2kW đến 5.5kW để đảm bảo lực momen xoắn đủ mạnh.
• Máy CNC mini: Thường dùng các loại motor từ 500W đến 1500W để tiết kiệm điện năng và không gian.

Độ chính xác và sai số đồng tâm (Runout)

Độ đồng tâm (Runout) là sai số giữa tâm của trục spindle và tâm của dao cắt. Sai số này càng nhỏ, dao cắt càng bền và bề mặt sản phẩm càng mịn. Nếu Runout lớn, dao sẽ bị rung, dễ gãy và gây hại cho bạc đạn bên trong spindle. Khi mua máy, bạn nên yêu cầu test độ rung bằng đồng hồ so chuyên dụng.

Hướng dẫn lắp đặt và bảo trì spindle máy CNC đúng cách

Để spindle hoạt động bền bỉ qua nhiều năm, quy trình lắp đặt ban đầu và bảo trì định kỳ là không thể bỏ qua.

Các bước lắp đặt và kết nối với biến tần

Quy trình đấu nối chuẩn xác:

• Kết nối dây nguồn: Spindle thường có 4 chân, trong đó chân 1, 2, 3 kết nối với đầu ra U, V, W của biến tần. Chân số 4 là dây tiếp địa (GND) để đảm bảo an toàn.
• Cài đặt biến tần: Phải cài đặt đúng tần số cơ bản (Base Frequency) và tần số tối đa (Max Frequency) theo thông số ghi trên vỏ spindle. Sai lệch tần số sẽ làm cháy motor ngay lập tức.
• Kiểm tra chiều quay: Nếu trục quay ngược, chỉ cần hoán đổi vị trí của hai trong ba dây U, V, W.

Quy trình bảo dưỡng định kỳ để tăng tuổi thọ

Chủ xưởng nên thực hiện các công việc sau định kỳ:

• Vệ sinh Collet và Nut: Bụi bẩn bám trong đầu kẹp sẽ làm lệch tâm dao. Hãy dùng khí nén thổi sạch sau mỗi ca làm việc.
• Kiểm tra hệ thống làm mát: Đảm bảo nước trong thùng luôn sạch, không bị rêu mốc gây tắc nghẽn đường ống. Nên sử dụng nước lọc hoặc nước làm mát chuyên dụng.
• Lắng nghe tiếng ồn: Nếu spindle phát ra tiếng rít hoặc rung mạnh bất thường, cần dừng máy để kiểm tra bạc đạn ngay lập tức.
